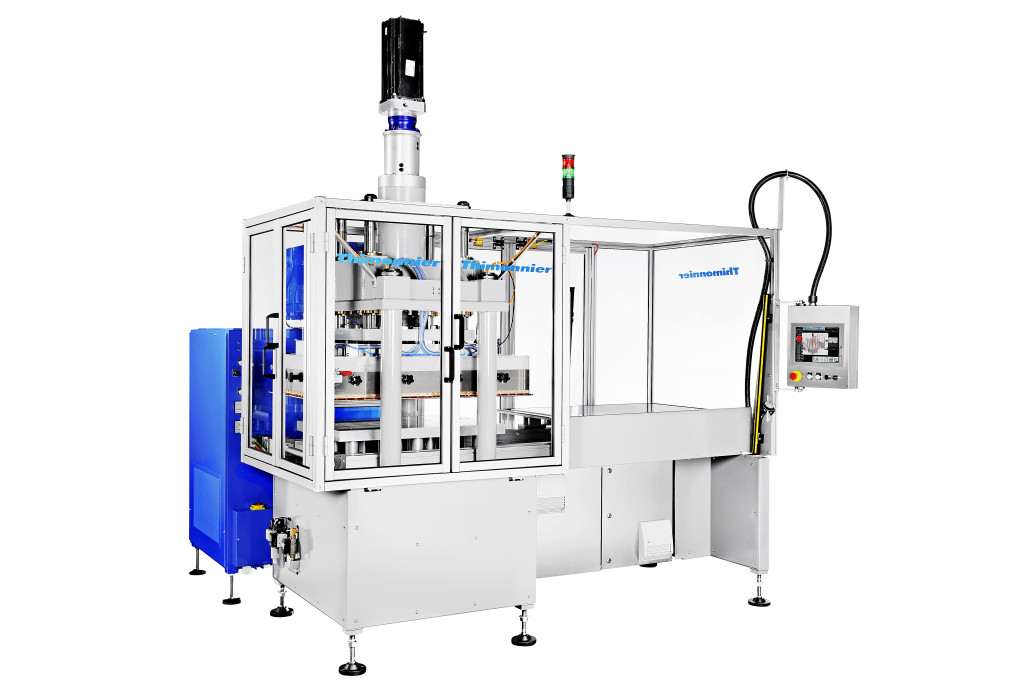

ZHP10 BS200

Soudure Haute Fréquence ou thermique

VÉRIN ÉLECTRIQUE : SOUPLESSE ET PRÉCISION DE PRESSION
DE SOUDURE ET DE REFROIDISSEMENT
PRESSION DU VERIN 1 - 10 TONNES
LIMITES DE PÉNÉTRATION ET D’ÉCRASEMENT REGLABLES
MACHINE PERSONNALISABLE SELON L’APPLICATION
(TABLE TRANSFERT OU BLOC DE TIRAGE)
GRANDE PRÉCISION DE SOUDURE
MARQUAGE HAUTE FRÉQUENCE ET DÉCOUPE
DIMINUTION DU BRUIT ET DE LA CONSOMMATION ÉLECTRIQUE
ROBUSTESSE DE LA STRUCTURE – LONGUE DURÉE DE VIE


Industrie

APPLICATIONS POUR PRODUCTION EN SÉRIE
SOUDURE/DÉCOUPE AVEC OU SANS MARQUAGE
DE TISSUS ENDUITS OU COMPLEXES RÉALISÉS
EN MATÉRIAUX NON TISSÉS POUR :
PETITE MAROQUINERIE : sacs, étuis à lunettes, porte-monnaies, …
ARTICLES D’ÉCOLIER : pochettes PVC, couverture agenda, cartables, …
PRODUITS PARA-MÉDICAUX : gants non tissés, ceintures lombaires, …


DIMENSIONS DES MARBRES STANDARD
520 X 620 MM
520 X 820 MM
620 X 820 MM
PASSAGE ENTRE MARBRE : 170 MM
COURSE UTILE DU MARBRE SUPERIEUR : 150 MM
Autres dimensions sur demande


DESCRIPTIF TECHNIQUE

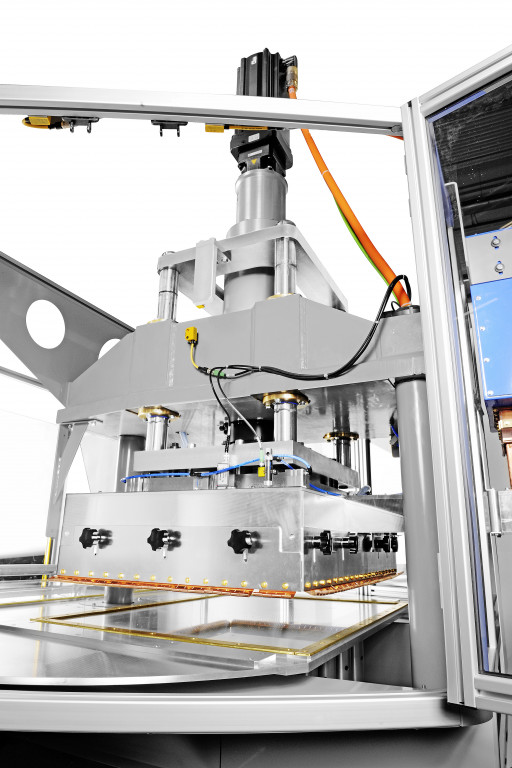

Presse à vérin électrique et guidage à 4 colonnes très robuste = permet d’obtenir une très grande précision de soudure,
marquage et découpe (préservation des outillages) et embossage

Presse HF de grande stabilité en fréquence, contrôlée par automate et piloté par un écran tactile. Les phases, lors de
la descente de la presse, sont gérées par des programmes. Elles sont réglables et enregistrables au niveau de l’écran tactile.

Sa technologie à vérin électrique off re simplicité et confort d’utilisation, la rigidité de la structure lui assure précision et durabilité.
Grâce à un système de limite de descente très précis, la découpe se fait directement sur une plaque acier et possibilité de faire
du marquage par haute fréquence ( = qualité).

Marbre supérieur blindé / Marbre inférieur solidaire du bâti

Réglage du parallélisme réalisé par un système à rotule oscillante et vis micrométriques pour une parfaite précision de soudure

Dispositif de montage rapide d’outillage

Capotage de sécurité de l’ensemble de la presse (norme CE)

Entièrement pilotée par automate, pour une meilleure fl exibilité d’utilisation, son pupitre de commande est équipé de série d’un écran tactile pour une lecture et une conduite intuitives des paramètres de production.

Transfert des paramètres par port USB pour suivi de contrôle et répétabilité :
- Temps de soudure
- Temps de refroidissement
- Pression
- Profi l de la soudure


ÉQUIPEMENTS MODÈLE STANDARD

Haute stabilité en fréquence 27,12 MHz +/- 0,6%

Type à cavité résonnante à haut facteur Q, avec très faible perte et à très haut rendement = permet une longue durée de vie du tube triode

Tube haute fréquence refroidi par ventilation

Anti-fl ash électronique statique
Temps de réponse de l’ordre de 4 microsecondes

Accord automatique versatile de série

Système piloté par un automate et contrôlé par un écran tactile

Ligne HF blindée en totalité contre les émissions de radio fréquence

Générateur travaillant de 10 à 100% de sa puissance

Conforme en compatibilité électromagnétique suivant la directive 2004/108/CE/CEM

Plusieurs types de générateurs HF THIMONNIER peuvent équiper cette presse : BS 100 - BS 150 - BS 200
Ils sont équipés d’un anti-fl ash électronique à haute sensibilité
permettant de travailler métal/métal sans détérioration des électrodes.


Options / accessoires

Climatiseur d’électrodes par circulation de fl uide
Visserie inox
Système de protection de type «barrière immatérielle»
Régulation de température par régulateur du marbre supérieur
Boîtier de mesure (courant d’anode, tension aux bornes des électrodes…)
Dérouleur de bobines de grands diamètres
Barrière lumineuse en sortie de presse
Entrainement par cylindre en sortie de presse
Puissance générateur supérieure à 20 kW

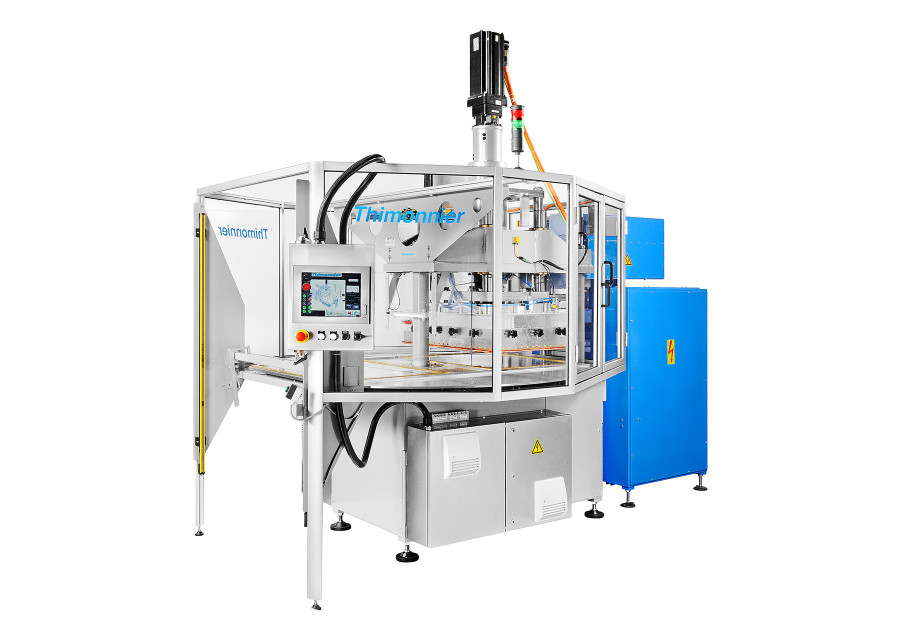

Plateau tournant 2 postes
