Z83 BS IND

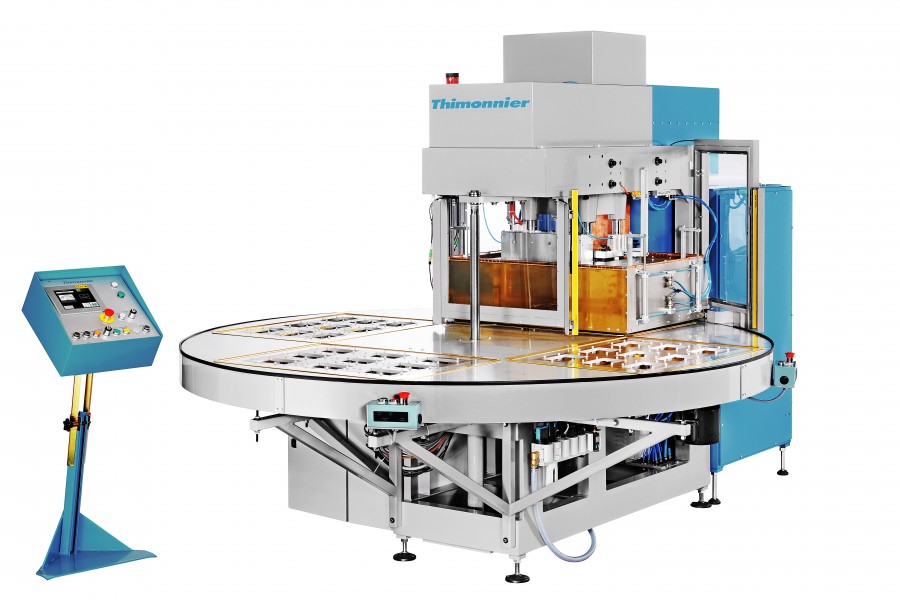

SOUDEUSE HAUTE FRÉQUENCE À PLATEAU TOURNANT

Presse haute fréquence avec plateau tournant

Soudure Haute Fréquence ou thermique

FLEXIBILITÉ (2, 4, 6 POSTES)

SIMPLICITÉ D’UTILISATION

ROBUSTESSE DE LA STRUCTURE

TEMPS DE SOUDURE OPTIMISÉ PAR SYSTÈME D’ACCORD AUTO

GÉNÉRATEUR HF AVEC ANTI-FLASH ÉLECTRONIQUE

Industrie

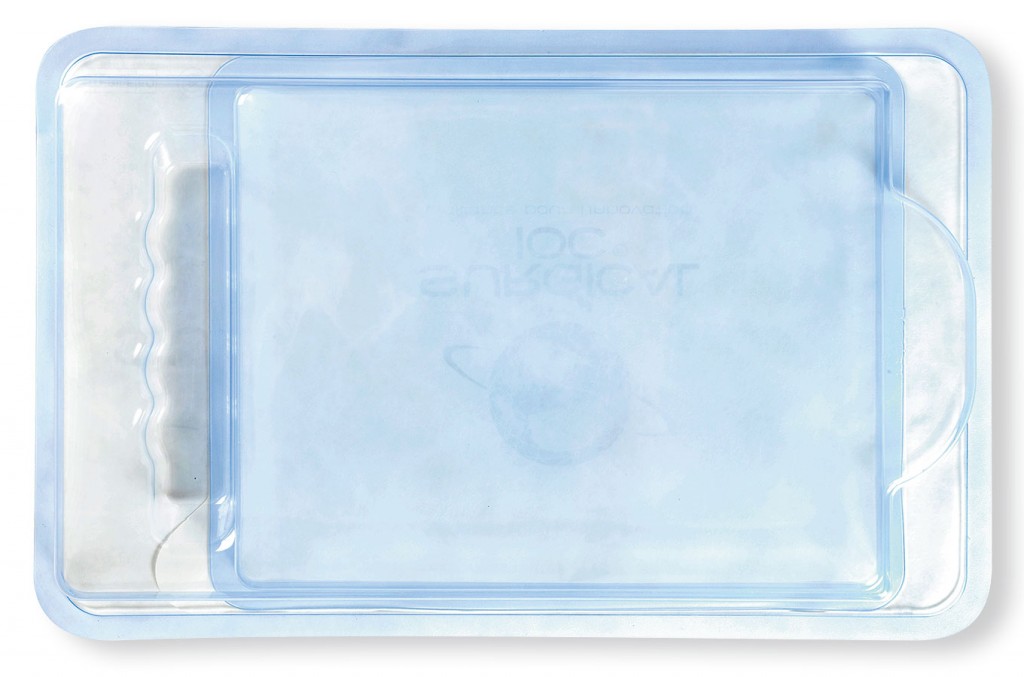

Conditionnement divers : operculage de coques PVC/PS/PET, etc. avec ou sans vernis thermoscellable, avec un carton enduit ou tout autre matériau scellable, blister carton/coque, etc.

DESCRIPTIF TECHNIQUE

SURFACE DE SOUDURE
50 À 500 CM2 SELON LA NATURE DE MATÉRIAU ET LE TYPE DE GÉNÉRATEUR
50 À 3 500 CM EN LINÉAIRE



PRESSE PORTIQUE Z83 BS - 3 COLONNES
Cette presse de soudure haute fréquence est parfaitement adaptée pour les travaux de soudure et découpe de poches médicales à partir de films PVC ou EVA.
​- Dépose manuelle du format sur contre-outil / dépose des tubes
​- Descente presse pour soudure tour de poches / soudure des tubes
Son pupitre de commande est équipé de série d'un écran tactile Proface pour une lecture et conduite intuitives des paramètres de production.
La Z83 BS est équipée de systèmes de sécurité renforcés :
​- Déclenchement de la rotation du plateau tournant par double bouton poussoir et indexation mécanique.
​- Système de type "barrière immatérielle" de série.



GÉNÉRATEUR HAUTE FRÉQUENCE
​- Haute stabilité en fréquence 27,12 MHz +/- 0,4% de type à cavité résonnante avec haut facteur Q
​- Anti-flash électronique à transistors : sensibilité réglable de 0 à 100
​- Accord auto programmable :Régulation automatique du condensateur motorisé par la soudeuse pour un accord maximum durant tout le cycle de soudure
​- Fonctionnement sans plots de 0 à 100% de puissance

ÉQUIPEMENTS MODÈLE STANDARD

PRESSE PORTIQUE Z83 BS - 3 COLONNES
Asservissement par vérin ou moteur :
- Pneumatique jusqu'à 2 000 daN (6 bars)
- Electrique jusqu'à 2 000 daN

MARBRE SUPÉRIEUR AVEC BLINDAGE HF
​- Course max. du vérin : 200 mm
​- Réglage de parallélisme par vérins micrométriques
​- Réglage d'ouverture
​- Hauteur Max. Coque inférieure = 85 mm (à supprimer )
​- Hauteur Max. Coque supérieure = 90 mm

GÉNÉRATEUR HAUTE FRÉQUENCE
Générateur HF conforme aux directives 2004/108/CE/CEM et 2004/40/CE

PLATEAU TOURNANT AUTOMATIQUE (PTA)
Format 4 à 6 postes : 520 x 820 mm (DIN) / 520 x 620 mm
​- Contre-outils intégrés dans le plateau : pas de risque d'accrochage
​- Marbres mobiles : parallélisme parfait pendant le cycle de soudure
​- Commande de rotation par motoréducteur avec indexage mécanique pour positionnement
​- Réglage de la vitesse de rotation

Fonctionnement :
​- 1/4 ou 1/2 tour pour PTA 4 postes
​- 1/6, 1/3 ou 1/2 tour pour PTA 6 postes
- Pupitre de commande avec écran tactile Proface et automate
​- Dispositif de positionnement d'outils à commande pneumatique
​- Réglage auto de blindage HF selon la hauteur des outils
​- Accord auto HF et contrôle de soudure (profil de chauffe)
