Z41 CA PTM/PTA MED
PRESSE À SOUDER THERMIQUE POUR SCELLAGE D'OPERCULES SUR COQUES THERMOFORMÉES
SOUDURE HAUTE FREQUENCE OU THERMIQUE
FLEXIBILITÉ (2 À 4 POSTES)
PRÉCISION DU PARALLÉLISME
ROBUSTESSE DE LA STRUCTURE - DURÉE DE VIE
Médical
VERSION MÉDICAL
POCHES AVEC OU SANS SOUDURE COMPARTIMENT
Operculage de coques thermoformées en PETG/BAREX ou autre avec vernis thermoscellable et opercule en TYVEK/FSL / Complexe.
MATÉRIAUX
COQUES THERMOFORMÉES
Toute matière thermoformable avec enduction de vernis thermoscellable de même nature que l’opercule,
OPERCULES
Toute matière thermoscellable ou avec enduction de vernis thermoscellable.
DESCRIPTIF TECHNIQUE

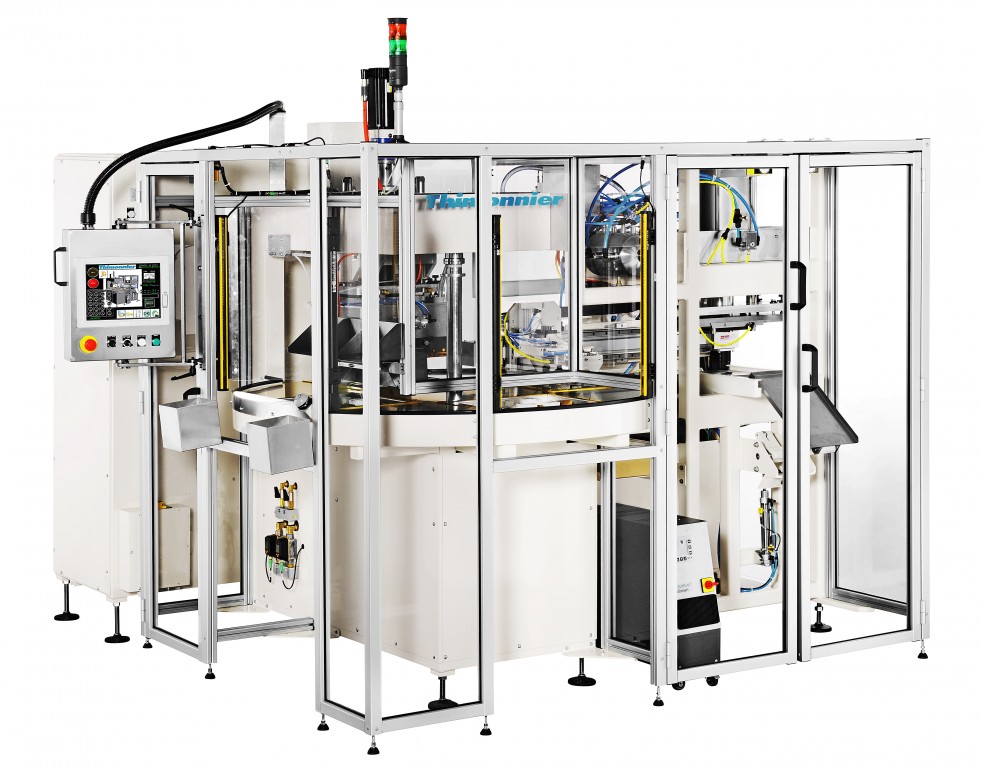

La Presse à souder thermique Z41 ( 2 colonnes de guidage et structure 3 colonnes) est adaptée pour le scellage d’opercules sur coques thermoformées.
Sa technologie pneumatique offre une simplicité et confort d'utilisation, la rigidité de la structure lui assure une durabilité.
Le réglage de parallélisme est réalisé par un système à billes et vis micrométriques pour une parfaite précision de soudure.
Entièrement pilotée par automate, pour une meilleure flexibilité d'utilisation, son pupitre de commande est équipé de série d'un écran tactile Proface pour une lecture et conduite intuitives des paramètres de production.
Export des paramètres par port USB pour suivi de contrôle et répétatibilité :
- temps de soudure
- pression pneumatique
La Z41 est équipée de systèmes de sécurité renforcés :
- Déclenchement de la rotation du plateau tournant par double bouton poussoir et indexation mécanique.
- Système de type "barrière immatérielle" en option.
Le Changement d'outillage se fait par indexage et verrouillage pneumatique pour un gain de temps de manipulation.
ÉQUIPEMENTS MODÈLE STANDARD
- Marbre supérieur de soudure d'une surface de 320 x 420 mm
- Cartouches chauffantes sur toute la surface (puissance totale : 3 500 W)
- Régulation de température par régulateur autoadaptable.
- Consignes de températures hautes et basses ajustables
- Dispositif de montage rapide d'outillage pneumatique
- Marbre inférieur solidaire du bâti d'une surface de 320 x 420 mm

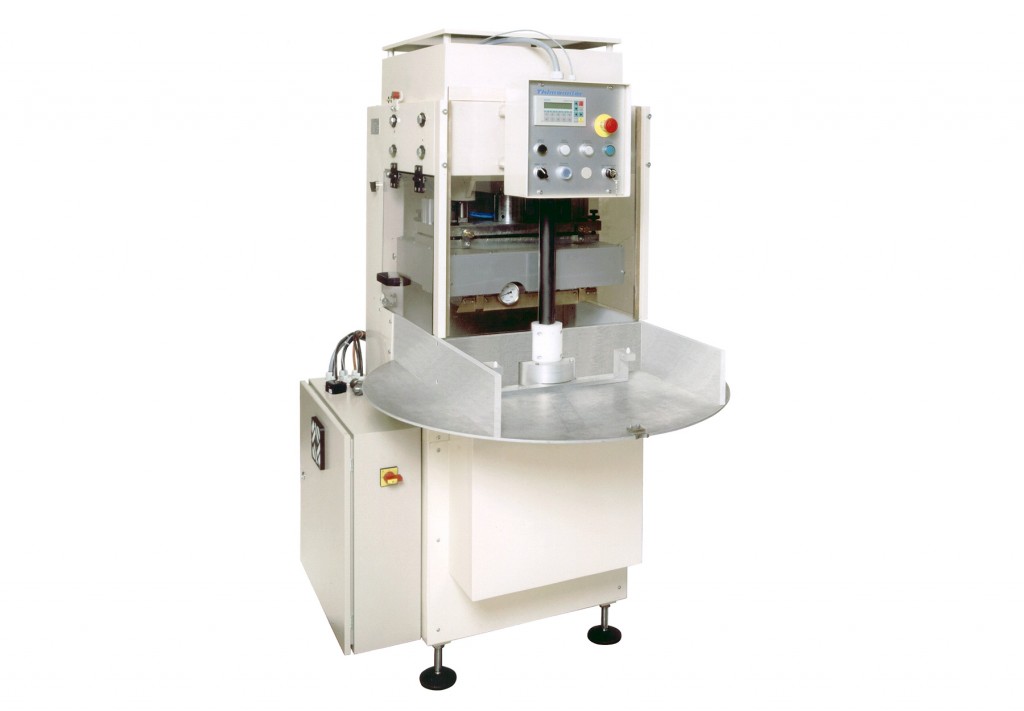

Z41 CA PLATEAU TOURNANT MANUEL (PTM) Version 2 postes
- Diamètre de plateau : 1 000 mm
- Hauteur plan de travail : 920 mm ± 10 mm
- Surélévation pneumatique pendant la rotation
- Surface utile : 320 x 420 mm et 420 x 520 mm

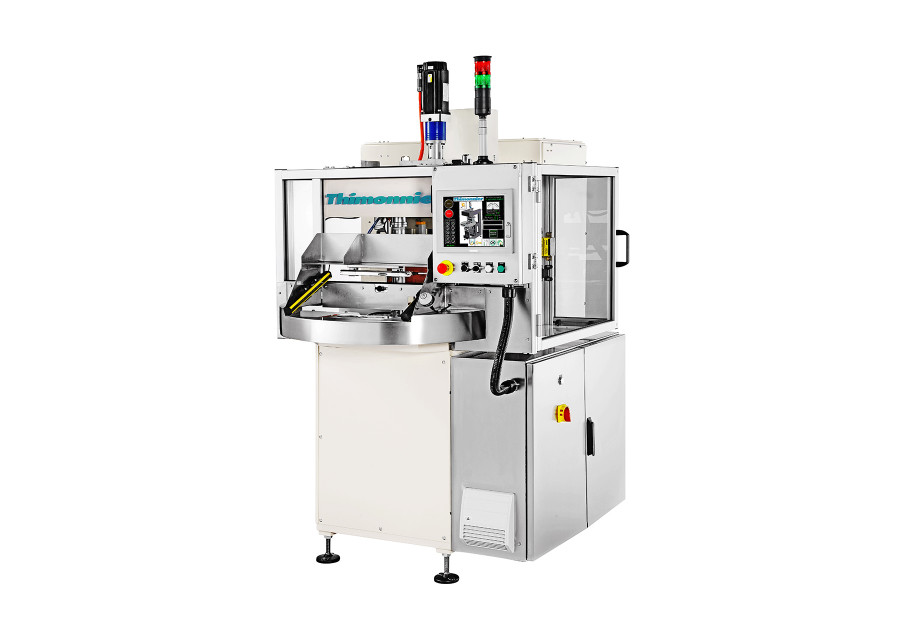

Z41 CA PLATEAU TOURNANT AUTOMATIQUE (PTA) Version 4 postes 320 x 420 mm
- Diamètre de plateau : 1 500 mm
- Hauteur plan de travail : 920 mm ± 10 mm
- Surélévation pneumatique pendant la rotation
- Rotation auto par motoréducteur et indexer mécanique à 4 positions
- Surface utile : 320 x 420 mm
