PM B4-1 - PM T2

SOUDEUSES SEMI-AUTOMATIQUES ET MANUELLES

PINCES PORTATIVES AVEC GÉNÉRATEUR HAUTE-FRÉQUENCE

SIMPLICITÉ D’UTILISATION

COMPACTES & LÉGÈRES

MANIABILITÉ REMARQUABLE

MULTI-USAGES

CONCEPTION ET FABRICATION THIMONNIER

Industrie

SOUDURE DE TOUS TYPES DE FEUILLES ET TISSUS ENDUITS PVC FINS UTILISÉS POUR :

L’EMBALLAGE INDUSTRIEL : Machines-outils, pièces d’armement, moteurs d’avions …

LES ÉLÉMENTS DE PROTECTION : Bâches, chapiteaux, tentures, rideaux

LA FERMETURE D’EMBALLAGES EN PVC : Sacs, déchets dans l’industrie nucléaire

TRAVAUX DE REPRISE ET RÉPARATION SUR CHANTIER

DESCRIPTIF TECHNIQUE

PM B4
LONGUEUR DE SOUDURE : 120 MM
LARGEUR DE SOUDURE : 4 MM
SURFACE DE SOUDURE MAXI : 10 CM²

PM T2
LONGUEUR DE SOUDURE : 160 MM
LARGEUR DE SOUDURE : 10 MM
SURFACE DE SOUDURE MAXI : 40 CM²

LONGUEUR DE SOUDURE : 200 MM
LARGEUR DE SOUDURE : 6 MM
SURFACE DE SOUDURE MAXI : 60 CM²

PINCE À MAIN

Pince légère (800g) et bonne prise en main = maniabilité remarquable

Les électrodes recourbées à chaque extrémité facilitent les reprises de soudures et améliorent leur étanchéité (quelle que soit leur longueur).

Une lampe néon noyée dans la pince signale à l’opérateur que la soudure est enclenchée. Lors de son extinction, il pourra rouvrir la pince, le temps de soudure étant écoulé.

Fermeture des mâchoires par ressort permettant d’appliquer une pression constante indépendante de la force de l’opérateur

Commande de soudure par bouton poussoir intégré à la pince

Câble coaxial de liaison avec le générateur H.F de 3,6 m de long


GÉNÉRATEUR HAUTE-FRÉQUENCE TYPE B 4-1 OU T2

Placé à l’intérieur d’un coffret robuste en tôle monté sur un châssis à roulettes muni d’amortisseurs caoutchouc = permet à l’opérateur de déplacer sans effort le générateur sur le lieu de travail.

2 poignées permettent de le soulever et de le transporter.

Un commutateur permet d’ajuster la puissance H.F et une minuterie électronique règle le temps de soudure.

ÉQUIPEMENTS MODÈLE STANDARD

Alimentation éléctrique :  230V Mono – 50Hz

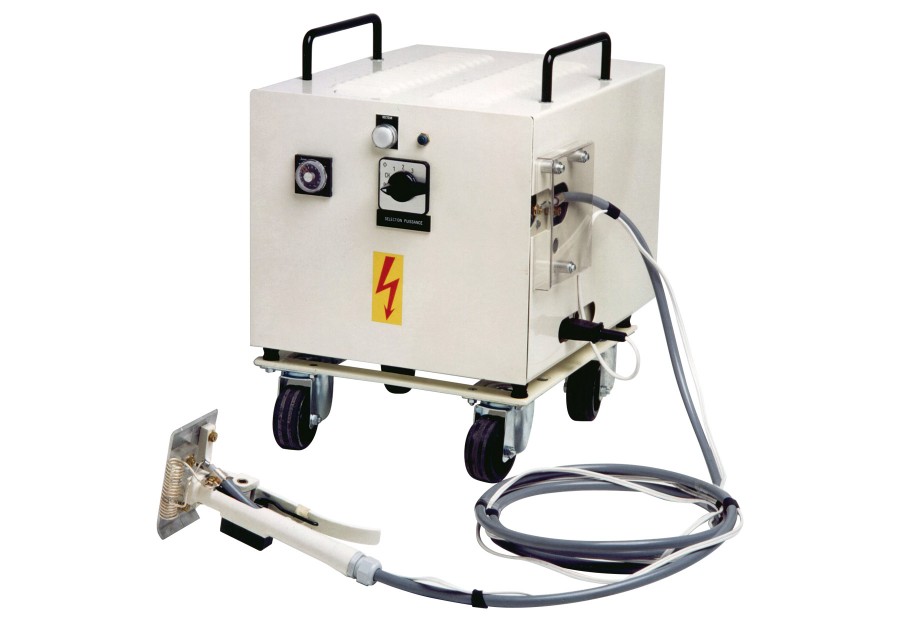

PM B4

Puissance H.F 400 W
Puissance absorbée au réseau 0.8 kVA
Fréquence 27.12 MHz Tube H.F T380-1

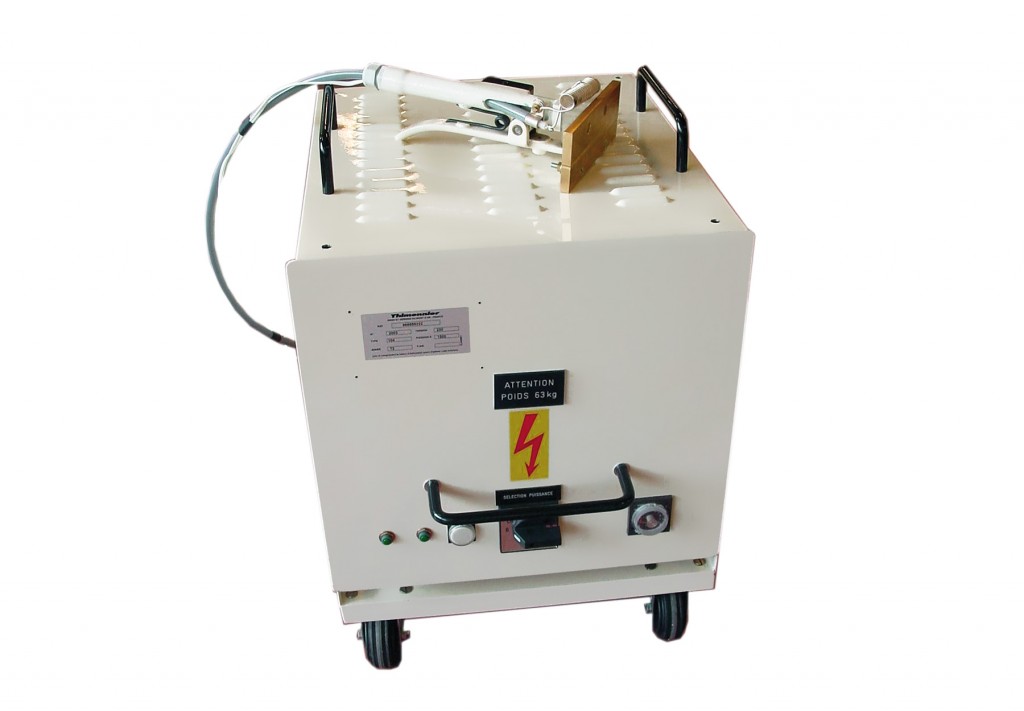

PM T2

Puissance H.F 1 kW
Puissance absorbée au réseau 1.7 kVA
Fréquence 27.12 MHz Tube H.F TB 5 / 2500
