your packaging engineering partner

M2 B4 - M3 T2 - M31 BS23

SOUDEUSES HAUTE FRÉQUENCE POUR TRAVAUX DIVERS

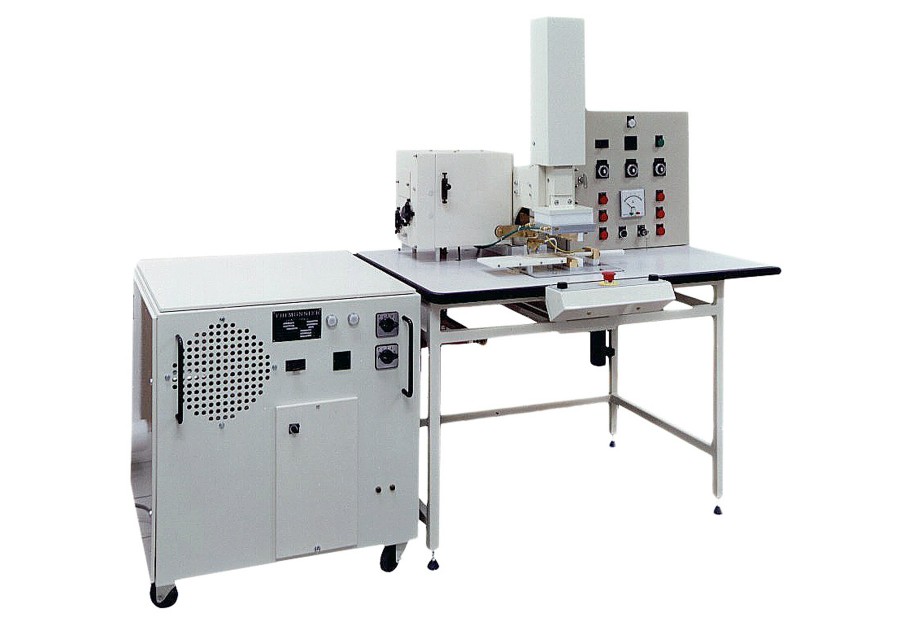

Modèle M31 BS23

Soudure Haute Fréquence ou thermique

 SOUDEUSES UNIVERSELLES

GRANDE QUALITÉ DE SOUDURE MARQUAGE HAUTE FRÉQUENCE

MACHINES TRÈS ERGONOMIQUES

FACILITÉ D’UTILISATION

PRÉCISION DES REGLAGES

ROBUSTESSE DE LA STRUCTURE LONGUE DURÉE DE VIE

Industrie

PERMETTENT D’EFFECTUER LES TRAVAUX DE SOUDURE HF DE PETITS ARTICLES OU DES REPRISES DE SOUDURE SUR FILMS PVC, PU, EVA :

PETITE MAROQUINERIE
Classeurs, porte-documents, intercalaires, confection des étuis, pochettes, porte-cartes, bracelets montres, …

INDUSTRIE MÉDICALE
Visuels médicaux, pochettes à sang, sérum et divers, …

INDUSTRIES TEXTILES
Vêtements imperméables, tissus enduits, pose de fermeture à glissière, de boutons, retouches des articles exécutés sur grandes presses, …

AUTRES INDUSTRIES
Housses, articles de puériculture, fermeture de blisters et coques thermoformées, pose de marques publicitaires articles et jouets gonflables, fixation de valves, récipients souples de formes diverses, présentoirs divers, marquage et incrustation divers, soudure découpe sur cartons enduits ou non enduits, plafonds tendus, soudure des boîtes en acétate, …

DESCRIPTIF TECHNIQUE

PRESSE

Presse col de cygne avec dispositif de guidage en queue d’aronde (course 50 mm) = assurant une grande précision de descente : - butée micrométrique de limite d’écrasement - butée réglable de limite de course

Porte-électrode + rotule avec vérins de réglage pour assurer une parfaite portée de l’outillage pour mise en planéité

Commande par pédale sensitive peut être doublée d’une assistance pneumatique (ZA), libère les mains de l’opérateur lors de la mise en place des pièces à souder et permet, par exemple, un tirage manuel en partant de rouleaux de matière.

Une minuterie électronique permet de régler le temps d’application de la pression.

Le bâti support, très rigide, est équipé d’une table qui permet un positionnement aisé des pièces à souder.

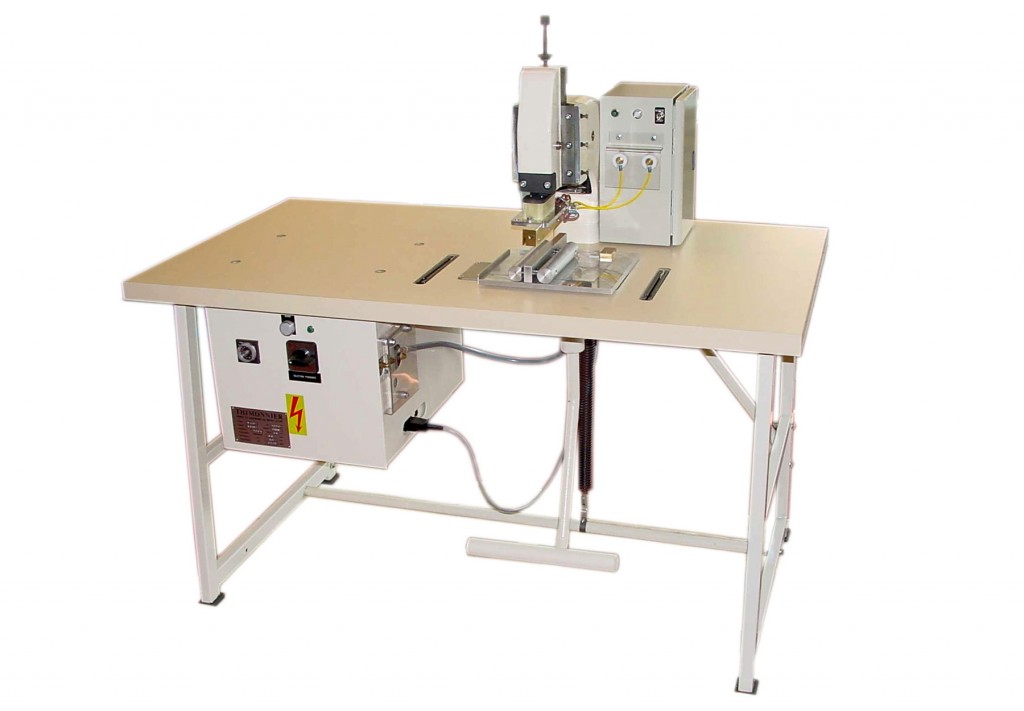

M2 B4

Bâti tube avec table 1000 x 700 mm
Marbre inférieur 320 x 120 mm
Marbre supérieur maxi 220 x 250 mm
Passage maxi (sans rehausse) entre marbre inférieur et support outillage 40 mm
Pression maxi : Commande par pédale 100 daN
Pression maxi : Avec assistance pneumatique ZA 185 daN

M3 T2

Bâti tube avec table 1300x 700 mm
Marbre inférieur 620 x 420 mm (amovible)
Marbre supérieur maxi 220 x 250 mm
Passage maxi (sans rehausse) entre marbre inférieur et support outillage 40 mm
Pression maxi : Commande par pédale 100 daN
Pression maxi : Avec assistance pneumatique ZA 185 daN

M31 BS23

Bâti tube avec table 1200 x 800 mm
Marbre inférieur 620 x 420 mm (amovible)
Marbre supérieur maxi 320 x 420 mm
Passage maxi (sans rehausse) entre marbre inférieur et support outillage 40 mm
Pression maxi : Commande par pédale 100 daN
Pression maxi : Avec assistance pneumatique ZA 185 daN

ÉQUIPEMENTS MODÈLE STANDARD

De nombreuses options disponibles sur ces presses permettent de les adapter à des applications très diverses :

- Outillages et marbres supérieurs (M3) avec chauffage, électrique pour incrustation ou soudure HF de matériaux rigides (tissus screen, coques PVC, etc.)

- Plateau tournant manuel à deux postes, diamètre 500 mm avec surélévation pneumatique (M3)

- Tiroir avant pour positionnement précis de pièces - Jeannette et col de cygne

- Rehausse de tête pour plus de passage à l’arrière : jusqu’à 4 réhausses de 42 mm

- Avancée de tête pour travail en bordure

- Pédale à 90° pour soudure de bâche ou plafond tendu

- Adaptation MZ pour soudure de cuissardes sur bottes PVC
