your packaging engineering partner

Z41 CA PTM/PTA IND

PRESSE À SOUDER THERMIQUE POUR SCELLAGE D'OPERCULES SUR COQUES THERMOFORMÉES

Soudure Haute Fréquence ou thermique

FLEXIBILITÉ (2 À 4 POSTES)

PRÉCISION DU PARALLÉLISME

ROBUSTESSE DE LA STRUCTURE - DURÉE DE VIE

Industrie

VERSION INDUSTRIE

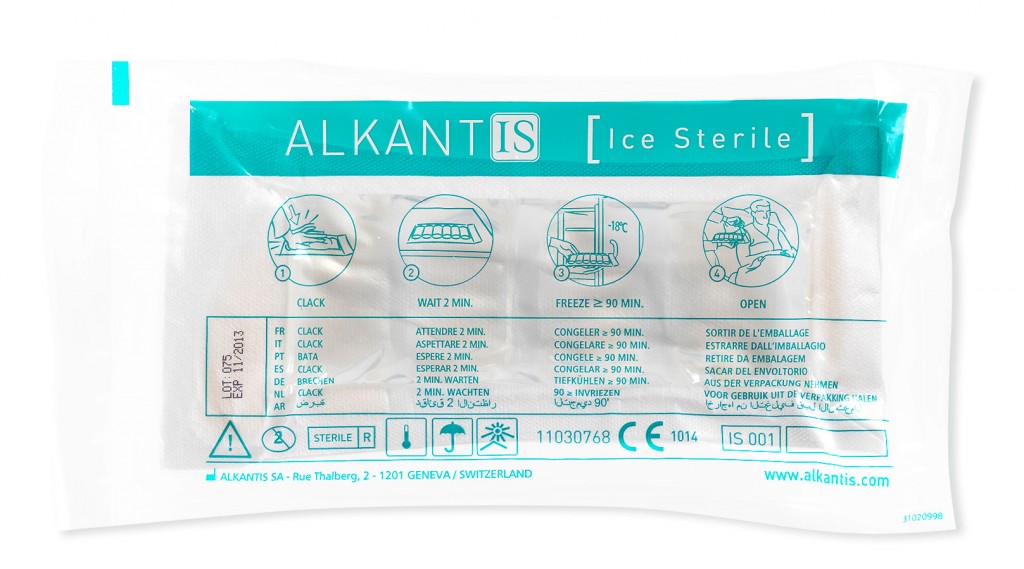

Conditionnement divers  : operculage de coques PVC / PS / PET, etc. avec ou sans vernis thermoscellable, avec un carton enduit ou tout autre matériau scellable, blister carton / coque, etc.

MATÉRIAUX

COQUES THERMOFORMÉES
Toute matière thermoformable avec enduction de vernis thermoscellable de même nature que l’opercule,

OPERCULES
Toute matière thermoscellable ou avec enduction de vernis thermoscellable.

DESCRIPTIF TECHNIQUE

La Presse à souder thermique Z41 (3 colonnes de guidage) est adaptée pour le scellage d’opercules sur coques thermoformées.

Sa technologie pneumatique offre une simplicité et confort d'utilisation, la rigidité de la structure lui assure une durabilité.

Le réglage de parallélisme est réalisé par un système à billes et vis micrométriques pour une parfaite précision de soudure.

Entièrement pilotée par automate, pour une meilleure flexibilité d'utilisation, son pupitre de commande est équipé de série d'un écran tactile Proface pour une lecture et conduite intuitives des paramètres de production.

Export des paramètres par port USB pour suivi de contrôle et répétatibilité :
- temps de soudure
- pression pneumatique

La Z41 est équipée de systèmes de sécurité renforcés :
- Déclenchement de la rotation du plateau tournant par double bouton poussoir et indexation mécanique.
- Système de type "barrière immatérielle" de série.

Le Changement d'outillage se fait par indexage et verrouillage pneumatique pour un gain de temps de manipulation.

ÉQUIPEMENTS MODÈLE STANDARD

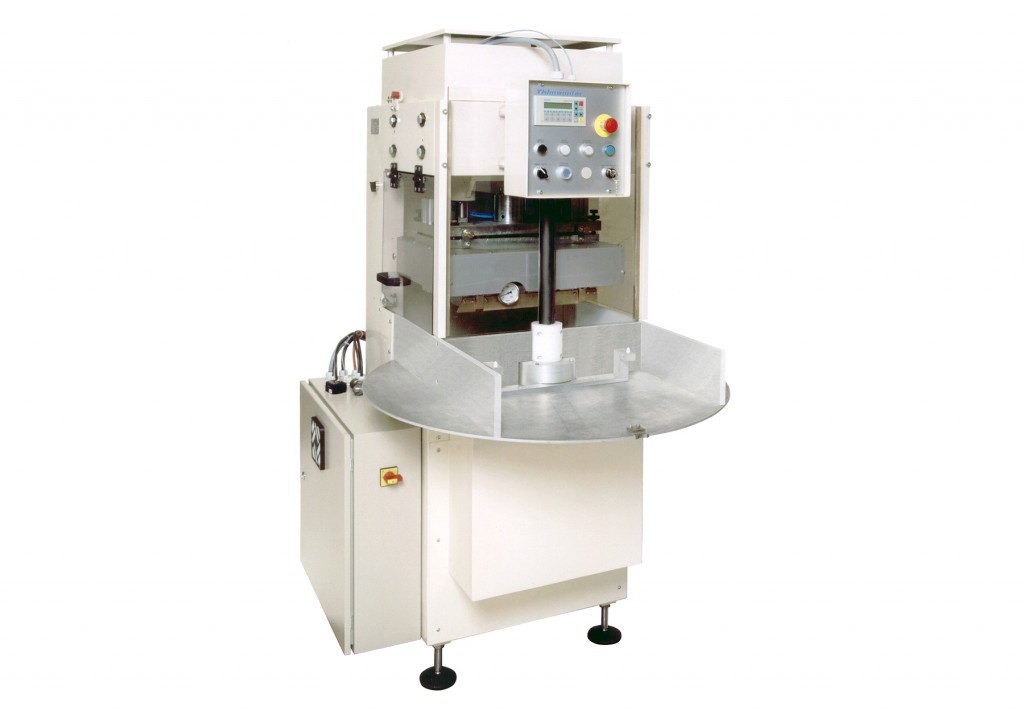

Z41 CA PLATEAU TOURNANT MANUEL (PTM) Version 2 postes

- Diamètre de plateau : 1 000 mm
- Hauteur plan de travail : 920 mm ± 10 mm
- Surélévation pneumatique pendant la rotation
- Surface utile : 320 x 420 mm

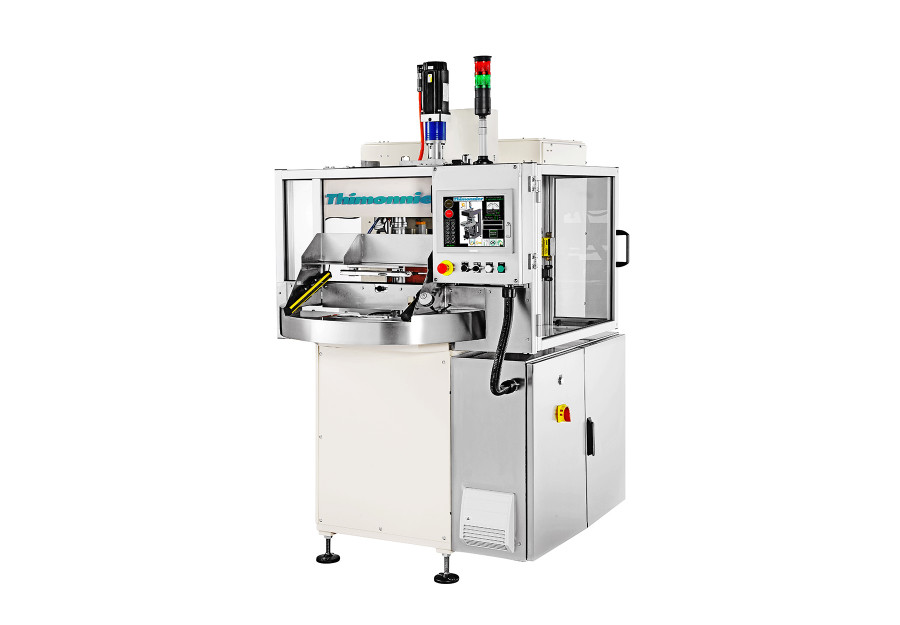

Z41 CA PLATEAU TOURNANT AUTOMATIQUE (PTA) Version 4 postes

- Diamètre de plateau : 1 750 mm
- Hauteur plan de travail : 920 mm ± 10 mm
- Surélévation pneumatique pendant la rotation
- Rotation auto par motoréducteur et indexer mécanique à 4 positions
- Surface utile : 320 x 420 mm
